LYV®, একটি পেশাদার শিল্প ভালভ প্রস্তুতকারক, এটি চালু করেছে

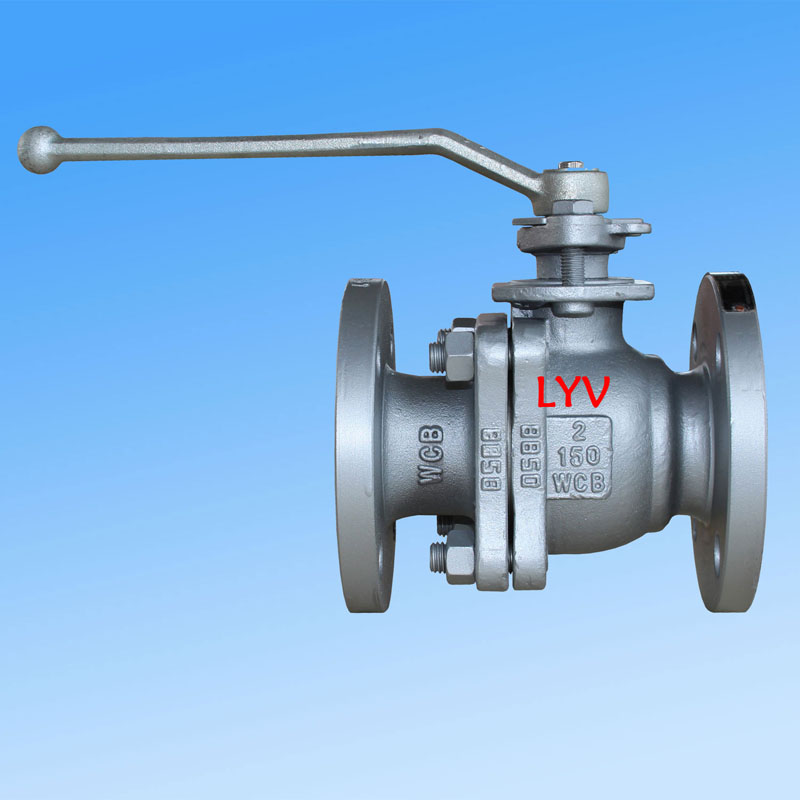

2-পিস ভাসমান বল ভালভ, শিল্প পাইপিং সিস্টেমে সবচেয়ে ব্যাপকভাবে ব্যবহৃত ভালভ ধরনের এক. কোম্পানিটি উত্তর আমেরিকা, দক্ষিণ-পূর্ব এশিয়া, রাশিয়া এবং মধ্যপ্রাচ্য সহ বাজারে ভালভ রপ্তানি করে। CNC মেশিনিং সরঞ্জাম এবং একটি দক্ষ জনবল সহ, LYV® এর একটি বার্ষিক উত্পাদন ক্ষমতা 50,000 ভালভের বেশি, যা মানক এবং কাস্টম উভয় প্রয়োজনীয়তা সমর্থন করে।
নকশা এবং নির্মাণ
2-পিস ভাসমান বল ভালভ একটি ভাসমান বলের নকশা সহ একটি বিভক্ত-বডি নির্মাণ বৈশিষ্ট্যযুক্ত। এটা অনুযায়ী ইঞ্জিনিয়ার করা হয়ISO 17292, API 608, এবং API 6Dমান ভালভ সম্পূর্ণ বোর (FB) বা হ্রাস বোর (RB) কনফিগারেশনে উপলব্ধ, শেষ এন্ট্রি বডি নির্মাণ সহ। বনেট বিকল্পগুলির মধ্যে রয়েছে বোল্টেড বনেট বা বর্ধিত বনেট, এবং আসনের ধরনগুলি নরম সীট বা হার্ড-সিল মেটাল ভেরিয়েন্টে দেওয়া হয়। প্রবাহের দিক একমুখী বা দ্বিমুখী হতে পারে, যা বিভিন্ন প্রক্রিয়ার প্রয়োজনীয়তার জন্য নমনীয়তা প্রদান করে।
আকার এবং চাপ পরিসীমা
| প্রেসার ক্লাস |
সাইজ রেঞ্জ (NPS) |
সাইজ রেঞ্জ (DN) |
| ANSI ক্লাস 150LB |
1/2" - 10" |
DN15 – DN250 |
| ANSI ক্লাস 300LB |
1/2" - 8" |
DN15 – DN200 |
| ANSI ক্লাস 600LB |
1/2" - 4" |
DN15 – DN100 |
দ্রষ্টব্য:PN রেটিংয়ের জন্য, ভালভ PN0.6, PN1.6, PN2.0, PN2.5 পর্যন্ত DN250 পর্যন্ত কভার করে; PN4.0 এবং PN5.0 DN200 পর্যন্ত; PN6.3 এবং PN10.0 DN100 পর্যন্ত।
ডিজাইন এবং টেস্টিং স্ট্যান্ডার্ড
| স্ট্যান্ডার্ড ক্যাটাগরি |
রেফারেন্স স্ট্যান্ডার্ড |
|
ডিজাইন স্ট্যান্ডার্ড
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
পরিদর্শন এবং পরীক্ষা
|
API 598 / API 6D |
|
ফায়ার সেফ টেস্টিং
|
API 607 / API 6FA |
|
ফ্ল্যাঞ্জ-থেকে-ফ্ল্যাঞ্জ দৈর্ঘ্য
|
ANSI B16.10 - ছোট প্যাটার্ন / লম্বা প্যাটার্ন |
|
সংযোগ শেষ করুন
|
ফ্ল্যাঞ্জড (ANSI B16.5), বাট ওয়েল্ড, সকেট ওয়েল্ড |
মূল বৈশিষ্ট্য
-
ফায়ার-সেফ ডিজাইন- API 607 / API 6FA মেনে চলে
-
অ্যান্টি-স্ট্যাটিক ডিজাইন- নিরাপদ অপারেশনের জন্য স্ট্যাটিক চার্জ নষ্ট করে
-
ব্লো-আউট প্রুফ স্টেম- চাপে স্টেম ইজেকশন প্রতিরোধ করে
-
পরিষেবার মাধ্যম- প্রাকৃতিক গ্যাস, তেল, জল, অক্সিজেন এবং অন্যান্য শিল্প তরল
-
টক পরিষেবা- ISO 15156 / NACE MR0175 এর সাথে সঙ্গতিপূর্ণ
-
ভালভ অপারেশন- ম্যানুয়াল লিভার, ওয়ার্ম গিয়ার, বায়ুসংক্রান্ত অ্যাকুয়েটর, বৈদ্যুতিক অ্যাকুয়েটর
নির্মাণ সামগ্রী (BOM)
বডি ও বনেট
| উপাদান গ্রেড |
বর্ণনা |
| ASTM A216 GR. WCB/A105N |
কার্বন ইস্পাত |
| ASTM A352 LCB/LCC/A350 LF2 |
নিম্ন-তাপমাত্রা কার্বন ইস্পাত |
| ASTM A351 GR। CF8 / CF8M |
SS 304 / SS 316 (স্টেইনলেস স্টিল) |
| ASTM A351 GR। CF3/CF3M |
SS 304L / SS 316L (স্টেইনলেস স্টিল) |
| ASTM A351 Gr. CF8C |
স্টেইনলেস স্টীল |
| ASTM A890 4A/5A/6A |
ডুপ্লেক্স স্টেইনলেস স্টীল |
সলিড বল
| উপাদান গ্রেড |
বর্ণনা |
| A105N + ENP / A105N + TCC |
ইলেক্ট্রোলেস নিকেল প্লেটিং / টাংস্টেন কার্বাইড আবরণ সহ কার্বন ইস্পাত |
| ASTM A182 F304 / F316 |
এসএস 304 / এসএস 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
স্টেইনলেস স্টীল |
| ASTM A182 F51/F53/F55 |
ডুপ্লেক্স / সুপার ডুপ্লেক্স স্টেইনলেস স্টিল |
হার্ড-সিল মেটাল সিটের জন্য নোট:বল পৃষ্ঠ চিকিত্সা ENP, HCR, WC, এবং ঢালাই Ni60 / Ni55 অন্তর্ভুক্ত.
কান্ড
| উপাদান গ্রেড |
বর্ণনা |
| ASTM A182 F6a |
মার্টেনসিটিক স্টেইনলেস স্টীল |
| ASTM A182 F304 / F316 / F304L / F316L |
স্টেইনলেস স্টীল |
| 17-4 PH |
বর্ষণ-শক্তকারী স্টেইনলেস স্টীল |
| ASTM A182 F51/F53/F55 |
ডুপ্লেক্স / সুপার ডুপ্লেক্স স্টেইনলেস স্টিল |
আসন, শরীরের সীল এবং গ্রন্থি প্যাকিং
| উপাদান |
আবেদন |
| PTFE ভার্জিন |
আসন / শরীরের সীল / গ্রন্থি প্যাকিং |
| 25% গ্লাস ভরা PTFE (GFT) |
আসন / শরীরের সীল / গ্রন্থি প্যাকিং |
| কার্বন ভরা PTFE (CFT) |
আসন / শরীরের সীল / গ্রন্থি প্যাকিং |
| উঁকি / ডেলরিন |
আসন / বডি সীল |
| গ্রাফাইল (গ্রাফাইট রিং) |
আসন / শরীরের সীল / গ্রন্থি প্যাকিং |
অ্যাপ্লিকেশন এবং পরিষেবা
2-পিস ভাসমান বল ভালভ তেল এবং গ্যাস, পেট্রোকেমিক্যাল, বিদ্যুৎ উৎপাদন, জল চিকিত্সা এবং পাইপলাইন সিস্টেম সহ বিস্তৃত শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত। এটি ফ্ল্যাঞ্জড, বাট ওয়েল্ড বা সকেট ওয়েল্ড এন্ড সংযোগের সাথে উপলব্ধ, এবং ম্যানুয়ালি বা স্বয়ংক্রিয় অ্যাকচুয়েটরগুলির সাথে পরিচালনা করা যেতে পারে। LYV® সম্পূর্ণ বিক্রয়োত্তর সহায়তা এবং সময়মত ডেলিভারি প্রদান করে, এটির অভিজ্ঞ প্রকৌশল এবং উৎপাদন দল দ্বারা সমর্থিত।
দ্রষ্টব্য:কাস্টম উপাদানের সংমিশ্রণ, চাপের রেটিং, বা অ্যাকচুয়েটর কনফিগারেশনের জন্য, অনুগ্রহ করে আপনার প্রজেক্ট স্পেসিফিকেশন সহ সরাসরি LYV® এর সাথে যোগাযোগ করুন।
