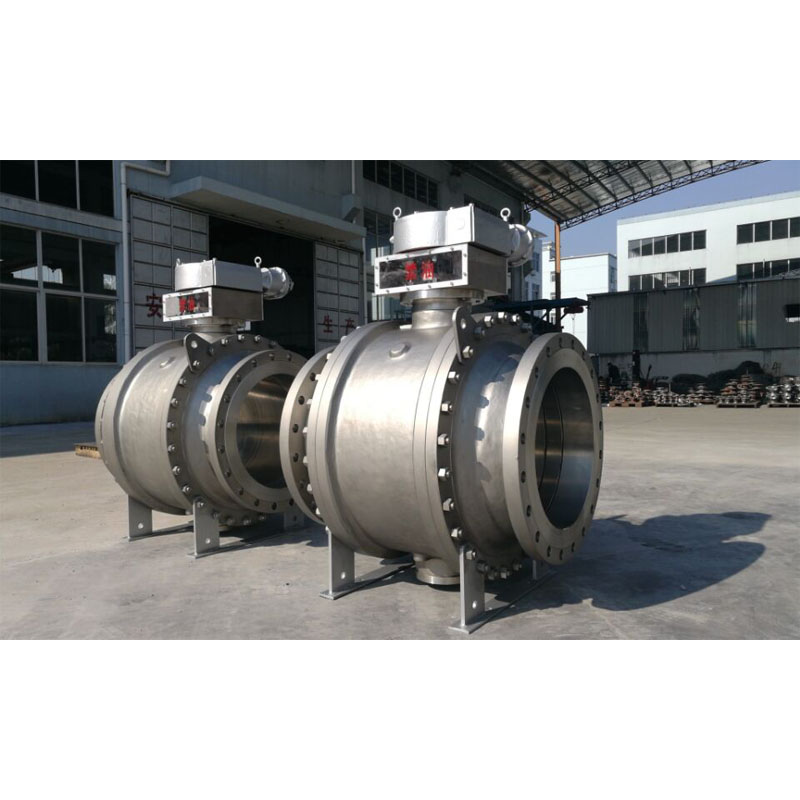

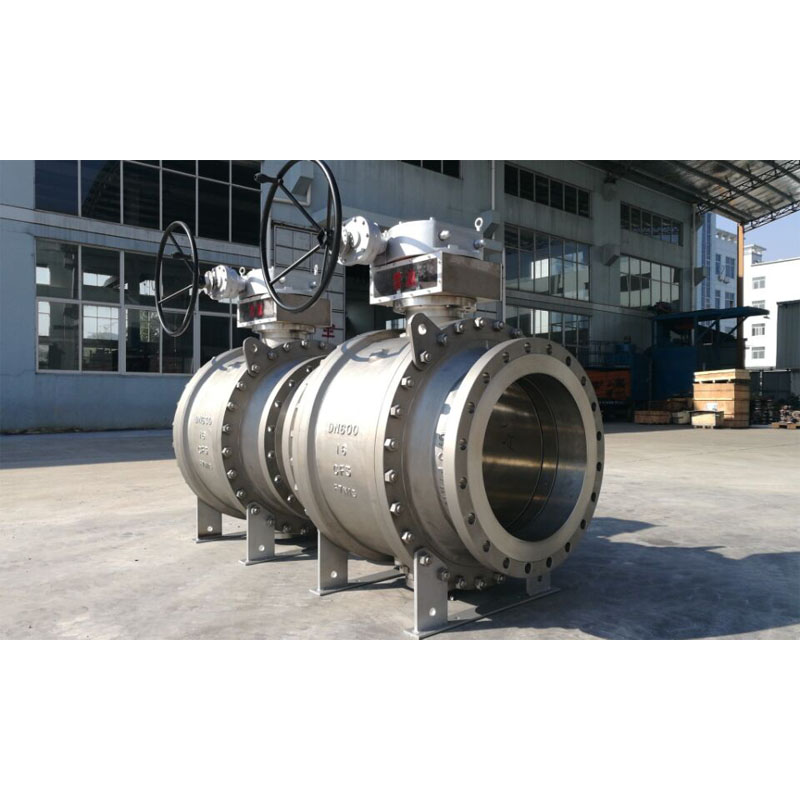

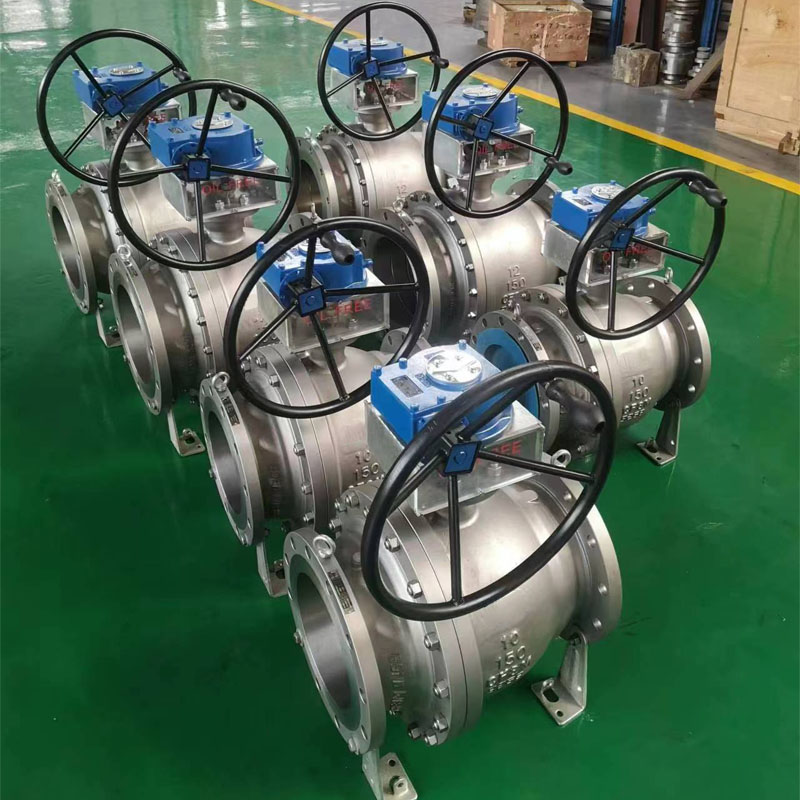

অক্সিগন বল ভালভ

অক্সিগন বল ভালভ হল এক ধরণের বিশেষ বল ভালভ যা সিস্টেমে অক্সিগন গ্যাসের জন্য ভালভ ব্যবহার করা হয়, যা সমাবেশ এবং ইনস্টলেশন প্রক্রিয়ার সময় কঠোরভাবে তেল মুক্ত প্রয়োজন হওয়া উচিত।

দুই টুকরা বল ভালভের আন্তর্জাতিক মান ডিজাইন ও পরীক্ষা করা

ডিজাইন স্ট্যান্ডার্ড: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

পরিদর্শন ও পরীক্ষার মান: API 598/ API 6D

ফায়ার সেফ টেস্টিং স্ট্যান্ডার্ড: API 607/API 6FA

ফ্ল্যাঞ্জ থেকে ফ্ল্যাঞ্জ দৈর্ঘ্য: ANSI B 16.10 - ছোট প্যাটার্ন/ লম্বা প্যাটার্ন

শেষ সংযোগ: ANSI B 16.5 থেকে ফ্ল্যাঞ্জড এন্ড, বাট ওয়েল্ড শেষ, স্টক ওয়েল্ড শেষ।

প্রস্তুতকারকের আকার এবং চাপ পরিসীমা:

NPS 1/2" থেকে 48" (ANSI ক্লাস 150LB এর জন্য)

NPS 1/2" থেকে 48" (ANSI ক্লাস 300LB এর জন্য)

NPS 1/2" থেকে 48" (ANSI ক্লাস 600LB এর জন্য)

NPS 1/2" থেকে 36" (ANSI ক্লাস 900LB এর জন্য)

NPS 1/2" থেকে 24" (ANSI ক্লাস 1500LB এর জন্য)

NPS 1/2” থেকে 12” (ANSI ক্লাস 2500LB এর জন্য)

বা

DN15 থেকে DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa-এর জন্য)

DN15 থেকে DN1200 (PN4.0Mpa, PN5.0Mpa-এর জন্য)

DN15 থেকে DN1200 (PN6.3Mpa, PN10.0Mpa-এর জন্য)

DN15 থেকে DN900 (PN15.0Mpa এর জন্য)

DN15 থেকে DN600 (PN25.0Mpa এর জন্য)

পাইপ বোর: ফুল বোর (FB)/ বোর কমানো (RB)

কনস্ট্রাকশন বডি: সাইড এন্ট্রি

বনেট/কভার টাইপ: বোল্টেড বনেট/এক্সটেন্ডেড বনেট

আসনের ধরন: নরম টাইপ

ফ্লো ডিরেকশনাল: ইউনি-ডিরেকশনাল/বাই-ডিরেকশনাল

পরিষেবার মাধ্যম: অক্সিগন গ্যাস

বৈশিষ্ট্য: ফায়ার সেফটি ডিজাইন

অ্যান্টি-স্ট্যাটিক ডিজাইন

ব্লো-আউট প্রুফ স্টেম

ভালভ অপারেশন: ম্যানুয়াল লিভার / ওয়ার্ম-গিয়ার / অ্যাকচুয়েটর চালিত / বায়ুসংক্রান্ত অ্যাকচুয়েটর / বৈদ্যুতিক অ্যাকচুয়েটর

MOC (বিল অফ মেটেরিয়াল - BOM):

বডি এবং বনেট: ASTM B148 C95800 (আল-ব্রোঞ্জ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (স্টেইনলেস স্টিল)

সলিড বল : ASTM B148 C95800 (আল-ব্রোঞ্জ)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

স্টেম : ASTM B148 C95800 (আল-ব্রোঞ্জ)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

বল সীট ​​এবং বডি সীল : PTFE ভার্জিন / 25% গ্লাস ভরা PTFE

: PEEK / Delrin / Grafoil – গ্রাফাইট রিং

গ্ল্যান্ড প্যাকিং: PTFE ভার্জিন / 25% গ্লাস ভরা PTFE - GFT / কার্বন ভরা PTFE - CFT
